Heistyper og klassifisering - del én

I et tidligere emne, "Klassifisering av elektrisk belastning og typer" Jeg viser at de elektriske belastningene kan klassifiseres i forskjellige kategorier i henhold til ulike faktorer; en av disse faktorene er i henhold til lastfunksjon / bruk som følger:

Tredje klassifisering: Klassifisering av elektrisk belastning i henhold til lastfunksjon

1. Belysning Last.

2. Apparater Last.

3. Strømbelastninger.

I de forrige emnene nedenfor forklarte jeg den første typen. belysning belastning:

• Klassifisering av elektrisk belastning og typer – del fire

• Kunstig belysning typer og design

• Innendørs belysningsarmaturer Klassifiseringer - Del 1

• Innendørs belysningsarmaturer Klassifiseringer - Del to

• Klassifiseringer av utendørs belysningsarmaturer

• Introduksjon i lysdesignprosess

Og jeg forklarte den andre typen; Apparater Last inn følgende forrige emne:

• Apparater Elektriske lasttyper og klassifikasjoner

Og jeg viste at den tredje og siste typen elektriske belastninger i henhold til lastfunksjonen / bruken er kraftbelastningene som kan deles inn i følgende hovedbelastninger:

1. HVAC-belastninger (varme-, ventilasjons- og klimaanleggsbelastninger).

2. Heiser Laster (Transportsystem Laster).

3. Pumper Laster (Brannslokking, Plumping, Vanning systemer, Etc.).

Siden detteKurs EE-1er for nybegynnere i det elektriske designfeltet, må jeg forklare i detalj disse belastningene eller systemene og indikere deres konstruksjon, driftsprinsipper og deres forskjellige typer. Så jeg forklarte den første typen strømbelastninger; HVAC Lastes inn i følgende tidligere emner:

• Typer varmesystemer - Del 1

• Varmesystemer Typer - Del to

• Konfigurasjoner av klimaanlegg – del én

• Konfigurasjoner av klimaanlegg – del to

• Konfigurasjoner av klimaanlegg - del tre

• Hovedutstyr for HVAC-system

• HVAC-kontrollsystemer og bygningsautomatiseringssystem

I dag vil jeg forklare det andre elementet av kraftbelastninger; Heiser Laster (Transportsystem Laster) som følger.

Introduksjon

En heis (eller heis i Commonwealth unntatt Canada) er en type vertikalt transportutstyr som effektivt flytter mennesker eller varer mellom gulv (nivåer, dekk) av en bygning, et fartøy eller andre strukturer. Heiser drives vanligvis av elektriske motorer som enten driver trekkkabler eller motvektssystemer som en heis eller pumpehydraulisk væske for å heve et sylindrisk stempel som en jack.

Det finnes tre typer konvoieringsmetoder i bygninger, Heiser &Rulletrapper &Ramper, og de har forskjellige dimensjoner og bruksområder i henhold til bygningstype og antall brukere i den.

Heis typer

1. I henhold til trykkluft-mekanismen.

2. I henhold til byggehøyde.

3. I henhold til bygningstype.

4. Ifølge heisen Location.

5. I henhold til spesielle bruksområder.

1- I henhold til trykkluft-mekanismen:
Heiser vil bli klassifisert i henhold til heisemekanisme i 4 hovedtyper som følger:

1. Hydrauliske heiser

2. Trekk heiser

3. Klatreheis

4. Pneumatiske heiser

1- Hydrauliske heiser (push-heiser)

Hydrauliske heiser støttes av et stempel på bunnen av heisen som skyver heisen opp. De brukes til lavhusapplikasjoner på 2-8 etasjer og reiser med en maksimal hastighet på 200 fot per minutt. Maskinrommet for hydrauliske heiser ligger på laveste nivå ved siden av heissjakten. Hydrauliske heiser har mange to hovedtyper som følger:

A- Holed (konvensjonelle) hydrauliske heiser

De har en sheave som strekker seg under gulvet i heisgropen, som aksepterer tilbaketrekningsstempelet når heisen går ned. Noen konfigurasjoner har et teleskopstempel som kollapser og krever et grunnere hull under gropen. Max' reiseavstand er ca. 20 fot.

B- Hydrauliske heiser uten hull
De har et stempel på hver side av førerhuset. Den kan deles inn i 3 forskjellige typer som følger:

a- Teleskopiske hydrauliske heiser:

I denne konfigurasjonen er teleskopstemplene festet ved bunnen av gropen og krever ikke en sheave eller hull under gropen og har 2 eller 3 stykker teleskopstempler. Teleskopstempler tillater opptil 15 meter med reiseavstand.

b- Ikke-teleskop (en-trinns) hydrauliske heiser:

den har ett stempel og tillater bare ca 20 fot reiseavstand.


c- Tauet hydrauliske heiser

De bruker en kombinasjon av tau og et stempel for å flytte heisen. Maksimal reiseavstand er ca 20 fot.

2- Trekkraft heiser (trekk heiser)

Trekkraft heiser løftes av tau, som passerer over et hjul festet til en elektrisk motor over heissjakten. De brukes til mellomstore og høyhusapplikasjoner og har mye høyere reisehastigheter enn hydrauliske heiser. En motvekt gjør heisene mer effektive. Trekkraft heiser har 3 hovedtyper som følger:

A- Geared Trekkraft Heiser:

de har en girkasse som er festet til motoren, som driver hjulet som beveger tauene. Geared trekkraft heiser er i stand til reisehastigheter opp til 150 meter per minutt.

B- Utstyrsfrie trekkheiser:

de har hjulet festet direkte til motoren. Girløse trekkheiser er i stand til hastigheter på opptil 2000 fot per minutt.


C- Heiser uten maskinrom:

De er vanligvis trekkraft heiser som ikke har et dedikert maskinrom over heissjakten. Maskinen sitter i overstyringsområdet og kontrollene sitter over taket ved siden av heissjakten. Maskinromløse heiser blir vanligere; Imidlertid liker mange vedlikeholdsavdelinger ikke dem på grunn av bryet med å jobbe på en stige i motsetning til i et rom.

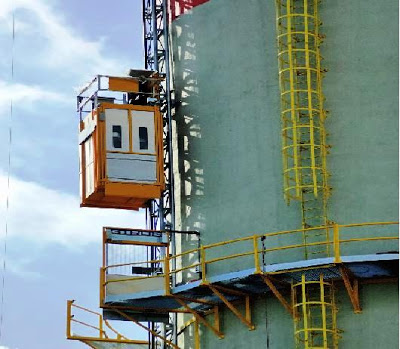

3- Klatring heis

De holder sin egen kraftenhet på dem, for det meste elektrisk eller forbrenningsmotor. Klatreheiser brukes ofte i arbeids- og byggeområder.

4- Pneumatiske heiser

Pneumatiske heiser heves og senkes ved å kontrollere lufttrykket i et kammer der heisen sitter. Ved enkle fysikkprinsipper; Forskjellen i lufttrykk over og under vakuumheisens førerhus transporterer bokstavelig talt førerhuset med fly. Det er vakuumpumpene eller turbinene som trekker førerhuset opp til neste etasje og langsom frigjøring av lufttrykk som flyter førerhuset ned. De er spesielt ideelle for eksisterende boliger på grunn av deres kompakte design fordi utgraving av en grop og heisvei ikke er nødvendig.



2- I henhold til byggehøyde

A- Lavhus (1-3 etasjer)
Bygninger opp til omtrent (1 til 3) historier bruker vanligvis hydrauliske heiser på grunn av deres lavere startkostnad

B- Mid-Rise bygninger (4 -11 etasjer) Bygninger opp til omtrent (4 til 11) historier bruker vanligvis Geared Traction Elevators

C- Høyhus (12 + historier)

Bygninger opptil 12+ historier bruker vanligvis Gear-Less Traction Elevators



3- I henhold til bygningstype
Heiser vil bli klassifisert i henhold til bygningstype i 6 hovedtyper som følger:

1. Sykehusheiser.

2. Bolig / innenlandske heiser.

3. Landbruksheiser.

4. Industrielle heiser.

5. Kommersielle heiser.

6. Parkeringsbygninger Heiser.

1- Sykehus heiser

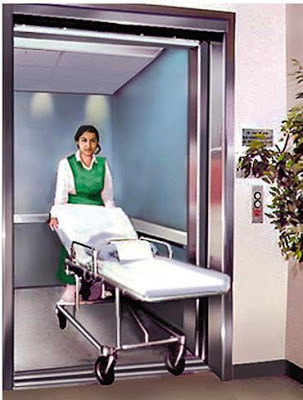

A- Sykehus Seng Heiser
Sykehussengheiser transporterer generelt pasienter som ikke er godt nok til å sitte opp selv i rullestol. En av egenskapene til sengsheiser bør være deres evne til å transportere pasienten så jevnt som mulig med en minimal mengde støt og jostling. Mange moderne sengeheiser er produsert for å konsumere ekstremt lave mengder strøm og for å være holdbare med flere sikkerhetsfunksjoner innebygd. Sykehussengheiser trekker generelt svært lite strøm, så skulle det være et strømbrudd, er de fortsatt i drift utenfor sykehusets reservestrømforsyning. Oftest vil det være bak og en frontinngang til heishytta.
B- Sykehus båre heis
De er vanligvis mindre enn sengeheiser. Denne spesielle typen heis er vanligvis hydraulisk eller trekkraft-basert avhengig av plasseringen av maskinrommet. De er spesielt produsert for å være lavstøy seng heiser som jevnt transporterer pasienter, leger, sykepleiere og sykehuspersonell mellom etasjer, slik at de får den største komfort. Fordi sykehussengheiser bare brukes til å transportere pasienter og sykehuspersonell, kom de til deres plassering ganske raskt, og eliminerer lange ventetider. Mange av disse sengeheisene er nøkkelen til å forby bruk av allmennheten.


2- Bolig / Innenlandske heiser
De er vanligvis bare i mye mindre skala enn industrielle eller kommersielle heiser.

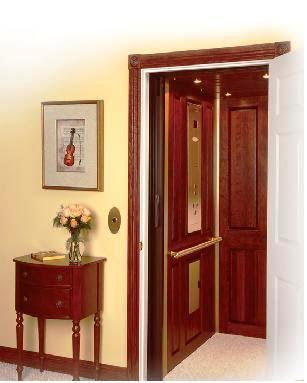

A- Passasjer Heiser

Innenriks heiser som er ment å flytte passasjerer opp og ned i en flernivåbolig er ganske lik de som brukes i store offentlige bygninger. De kan bygges enten inne i hjemmet eller utenfor hjemmet og kan være et pneumatisk vakuum, elektrisk, hydraulisk eller kabelheiser. Ofte innenlandske heiser designet for å bære passasjerer i en bolig setting bare bære kanskje to til fire personer trygt og komfortabelt.
B- Trappeheiser

Trappeheiser er vanligvis installert i hjem der noen i familien har problemer med mobilitet. Denne typen innenlandske heiser kjører ganske enkelt på en skinne opp og ned en eksisterende trapp. De kan løpe enten i en rett linje eller rundt en buet trapp. Trappeheiser kan konstrueres både i og utenfor hjemmet.

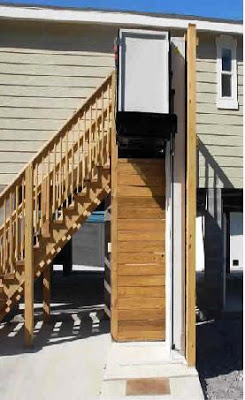

b.1 - Vertikale rullestolheiser

Innvendige vertikale rullestolheiser kan enkelt installeres når plassen er begrenset. De kan konstrueres på en slik måte at de tillater både fremre og bakre inngang, og plattformen er vanligvis 4,5 fot x 5 fot med mindre en tilpasset størrelse er etterspurt. Vertikale heiser etterkaller når trappen slynger seg rundt flere nivåer.
b.2 - Rullestolheiser på en skråning

Rullestolheiser på en skråning er vanligvis installert når trappen bare går opp ett nivå eller kanskje to. Hvis det er flere vinder i trappen, vil rullestolheiser på en skråning ikke være godt egnet. Ofte kalles denne typen heis når det ikke er tilstrekkelig plass til å lette en mer romslig vertikal rullestolheis.
C- Dumbwaiters Heiser

De er små godsheiser som er ment å bære gjenstander i stedet for mennesker, Når dagligvarer eller klesvask må sendes opp og ned trappen uten å gjøre unødvendige turer som raskt kan slite folk, kan folk ganske enkelt plassere det som må transporteres i dumbwaiter og trykke på knappen for å sende den opp eller ned. Dumbwaiters er oftest innebygd i eller ved siden av en vegg.

En enkel dumbwaiter er en bevegelig ramme i en aksel, falt av et tau på en remskive, styrt av skinner; de fleste dumbwaiters har en aksel, bil og kapasitet mindre enn passasjerheiser, vanligvis 100 til 1000 lbs



3- Landbrukssøknader:
A- Bøtte Heiser
Bøtteheis pleide å flytte avlinger som nylig har blitt høstet opp og inn i siloen. Bøtteheiser er produsert på en slik måte at de kan flytte tunge belastninger ganske enkelt. De kan være beltedrevne eller kjededrevne, og de kan bevege seg vertikalt, horisontalt eller i en skråning.

A.1- Sentrifugalutladningsheiser

Bøtteheiser kalles noen ganger transportbånd, oftest når bevegelsen er horisontal eller på en skråning. Men teknisk sett oppnås vertikal bevegelse også med et transportbånd eller kjede. Sentrifugalutladningsheisen er kanskje den vanligste typen. Selvfølgelig, som navnet antyder heisen er drevet av sentrifugal kraft. Denne typen heis har lavere hastigheter og bøttene er ofte plassert relativt tett sammen.
A.2 Vertikale bøtteheiser

Vertikale bøtteheiser har vanligvis bøtter som er godt fordelt med bunner som er avrundet og ofte kalles kornben. En del av årsaken til dette er balansen som holder innholdet i bøttene når de beveger seg opp heisen slik at søl ikke er et problem. Vertikale bøtteheiser må brukes i et mye langsommere tempo både for å unngå å søle innhold, og også fordi mye av tiden de bærer laster som er ganske tunge.

4- Industrielle heiser

De vanligste typene industrielle heiser er heiser og skrå heiser. Denne typen heiser er bygget for å bære store mengder vekt uten problemer, derfor begrepet industrielle heiser. Denne typen heis brukes i konstruksjon, varehus og verft.
Heiser med heiser for heiser

Heisheiser drives av en remskive eller serie remskiver, og de kan være en enkel plattform eller et bur der mennesker eller tunge materialer flyttes opp og ned under industrielle applikasjoner. Vanligvis opererer en remskive et tau eller en kjede som vikler seg rundt en trommel som får heisen til å stige eller synke. Det sies at heisheiser drives av enten elektrisitet eller luft, men selv det er ikke helt sant fordi elektrisitet er nødvendig for å pumpe luft. Heisheiser som frakter materialer og utstyr til øvre nivåer etter behov mens bygningen bygges. De brukes også ofte til å laste utstyr og forsyninger på store sjøgående fartøy.
B- Incline Heiser

Utstyret og forsyningene plasseres på en form for transportbånd som fortsetter å dreie for å bringe lasten opp til destinasjonen der den raskt losses når beltet fortsetter å snu. Dette er en mye raskere metode for lasting og lossing av last enn med heis fordi det ikke er noen stopp for å losse. Alt skjer i en væskebevegelse. Skrå heiser når de brukes til industrielle formål er vanligvis midlertidige og mobile. Mange er på hjul og kan enkelt flyttes fra en brygge eller plassering til den neste.



I neste emne vil jeg forklare andre typer heiser og grunnleggende heiskomponenter. Så fortsett å følge etter.



Merk: Disse emnene om heiser i dette kurset EE-1: Nybegynner elektrisk designkurs er en introduksjon bare for nybegynnere å vite generell grunnleggende informasjon om heiser som en type strømbelastninger. Men på andre nivåer av våre elektriske designkurs, vil vi vise og forklare i detalj Heisbelastningsestimeringsberegninger.
